老标带颈视镜

返回列表

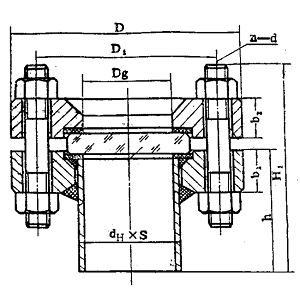

    一、 产品结构


    二、产品尺寸:

公称

直径

DN

公称

压力

MPa

主要尺寸视镜片密封垫螺柱

重量

kg

D

D1

b1

b2

b2

h

≈H1

d1Sdgidgo

n

直径

d

50

1.0

130

100

22

22

57*3.5

70

113

65

10

50676M124.2

1.6

130

100

24

24

57*3.5

70

116

65

10

50676M124.5

2.5

130

100

26

26

57*3.5

70

120

65

10

50676M125.0

80

1.0

160

130

24

24

89*4

70

120

95

15

80978M126.4

1.6

160

130

26

26

89*4

70

127

95

15

80978M127.0

2.5

160

130

28

28

89*4

70

128

95

15

80978M127.4

100

1.0

200

165

26

26

108*4

80

142

115

20

1001178M1610.9

1.6

200

165

28

28

108*4

80

143

115

20

1001178M1611.6
1251.022519028

28

133*4

80

143

140

20

1251428M1613.6
1501.025021528

30

159*4

80

150

165

20

15016712M1617.4

(用户可根据本表参数选购优质产品)

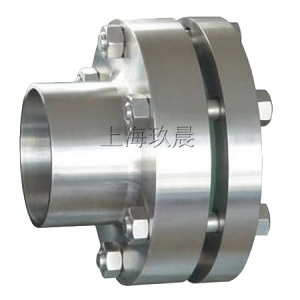

    三、产品概述:

    设备视镜由钢结构和玻璃片组成。单面观看,可以垂直或水平使用。是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,视镜能随时观察管道中的液体、气体、蒸气等介质的流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。

    、产品说明:

    1、工业视镜按使用方式和区域分为管道视镜和容器视镜。

    2、管道视镜主要用于工业管道上,便于观察管道中流体的流动情况。可分为两大类:直通视镜和玻璃管视镜。其中直通视镜承压能力强,安装方便,使用安全,适用范围广泛。玻璃管视镜观察视野较大,但承压能力有限,主要用于管道压力小于0.6MPa的工况条件。

    3、容器视镜主要有设备视镜、方框视镜、组合视镜等,安装于容器或者反应釜上观察内部介质流动反应情况。

    五、性能优势:

    公司研发生产的设备视镜,具有结构紧凑、可靠性高、观测面积大、视野充分、密封性能好,检修和清洗更换方便等优点,特别适合于氢气,天然气,氧气,液化气等特殊介质。具有耐低温,防冻等优点。

    六、适用范围:

    本产品广泛应用于石油、化工、制药、纺织、造纸、食品、乳品、饮料、电力、冶金、建筑及各种工程配套管路。

    七、用户注意事项:

    1、视镜安装焊接法兰盘必须清洁并且没有损伤,经专业人员进行操作。

    2、视镜镜片安装确信视镜座平整光滑,镜片与视镜座之间的密封垫安装平整,密封垫没有损伤并且不粘油脂。在紧固螺钉前确信视镜座与盖子安装正确,然后慢慢紧固螺钉。

    3、铰接或螺纹连接的视镜装置在工作前要确信密封垫片安装良好。如有必要,可对螺栓进行重新紧固。确信视孔与视镜孔之间的密封垫安装正确,连接法兰没有损伤,并调整好连接螺钉。不仅要确信与视镜镜片连接的元件密封良好,还要确信视镜与焊接法兰之间的密封均良好,并确保容器内的压力不超过额定的压力。

    4、安装后不能对视镜有其它的附加压力,否则会造成视镜受力不均匀,导致视镜玻璃破。

    维护及保养:

    1、视镜是用于观察液体、气体、蒸汽等介质的流动反应设备,其视窗玻璃应保持干净无灰尘。

    2、视镜的视窗玻璃属宜损件,安装视镜时要小心轻放。

    3、视镜玻璃耐温耐压有一定的局限。耐温:钢化硼硅玻璃≤250℃、石英玻璃≤800℃。耐压:钢化硼硅玻璃片≤2.0MPa、石英玻璃片≤4.0MPa、普通钠钙玻璃片<0.6MPa。

    4、允许急变温度<60℃,玻璃因温差过大会破裂。
