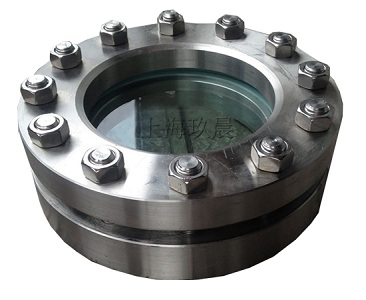

老标无颈视镜

返回列表

    一、 产品结构


    二、产品尺寸:

公称

直径

DN

公称

压力

MPa

主要尺寸视镜片密封垫螺柱

重量

kg

D

D1

b1

b2

≈H

d1Sdgidgo

n

d

50

1.0

130

100

34

22

79

65

10

50676M124.7

1.6

130

100

34

24

79

65

10

50676M124.9

2.5

130

100

34

26

84

65

10

50676M125.1

80

1.0

160

130

36

24

86

95

15

80978M126.8

1.6

160

130

36

26

91

95

15

80978M127.1

2.5

160

130

36

28

96

95

15

80978M127.4

100

1.0

200

165

40

26

100

115

20

1001178M1612.0

1.6

200

165

40

28

105

115

20

1001178M1612.5
1251.022519040

28

105

140

20

1251428M1614.7
1501.025021540

30

110

165

20

15016712M1617.6

(用户可根据本表参数选购优质产品)

    三、产品概述:

    设备视镜由钢结构和玻璃片组成。单面观看,可以垂直或水平使用。是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,视镜能随时观察管道中的液体、气体、蒸气等介质的流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。

    、产品说明:

    1、工业视镜按使用方式和区域分为管道视镜和容器视镜。

    2、管道视镜主要用于工业管道上,便于观察管道中流体的流动情况。可分为两大类:直通视镜和玻璃管视镜。其中直通视镜承压能力强,安装方便,使用安全,适用范围广泛。玻璃管视镜观察视野较大,但承压能力有限,主要用于管道压力小于0.6MPa的工况条件。

    3、容器视镜主要有设备视镜、方框视镜、组合视镜等,安装于容器或者反应釜上观察内部介质流动反应情况。

    五、性能优势:

    公司研发生产的设备视镜,具有结构紧凑、可靠性高、观测面积大、视野充分、密封性能好,检修和清洗更换方便等优点,特别适合于氢气,天然气,氧气,液化气等特殊介质。具有耐低温,防冻等优点。

    六、适用范围:

    本产品广泛应用于石油、化工、制药、纺织、造纸、食品、乳品、饮料、电力、冶金、建筑及各种工程配套管路。

    七、用户注意事项:

    1、视镜安装焊接法兰盘必须清洁并且没有损伤,经专业人员进行操作。

    2、视镜镜片安装确信视镜座平整光滑,镜片与视镜座之间的密封垫安装平整,密封垫没有损伤并且不粘油脂。在紧固螺钉前确信视镜座与盖子安装正确,然后慢慢紧固螺钉。

    3、铰接或螺纹连接的视镜装置在工作前要确信密封垫片安装良好。如有必要,可对螺栓进行重新紧固。确信视孔与视镜孔之间的密封垫安装正确,连接法兰没有损伤,并调整好连接螺钉。不仅要确信与视镜镜片连接的元件密封良好,还要确信视镜与焊接法兰之间的密封均良好,并确保容器内的压力不超过额定的压力。

    4、安装后不能对视镜有其它的附加压力,否则会造成视镜受力不均匀,导致视镜玻璃破。

    维护及保养:

    1、视镜是用于观察液体、气体、蒸汽等介质的流动反应设备,其视窗玻璃应保持干净无灰尘。

    2、视镜的视窗玻璃属宜损件,安装视镜时要小心轻放。

    3、视镜玻璃耐温耐压有一定的局限。耐温:钢化硼硅玻璃≤250℃、石英玻璃≤800℃。耐压:钢化硼硅玻璃片≤2.0MPa、石英玻璃片≤4.0MPa、普通钠钙玻璃片<0.6MPa。

    4、允许急变温度<60℃,玻璃因温差过大会破裂。
