自洁式过滤器

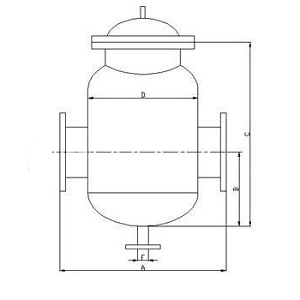

【返回列表】一、 产品结构：
 |
|
二、产品选型：
| 产品型号 | SRGI型 SRGII型 SRGT型 SRGL型 | 连接方式 | 法兰 对焊 螺纹 |
公称通径 | DN80~DN600 | 法兰压力 | PN0.6~16.0MPa 150LB~900LB |
壳体材质 | 20# 304 316L 其他特殊材 | 法兰标准 | GB HG HGJ JB ANSI JIS DIN BS NF |
滤芯材质 | 304 316L PP PTFE | 法兰密封面 | 突面(RF) 平面(FF) 凹凸面(MFM) 榫槽面(TG) |
| 螺栓螺帽 | 20# 201 304 316L | 工作温度 | 碳钢：-20℃~+350℃ 不锈钢：-40℃~+480℃ |
过滤精度 | 5目~500目 | 外表 | 碳钢：防腐油漆/面漆 不锈钢：喷沙 |
垫片材质 | 四氟乙烯 金属缠绕 丁晴橡胶 | 设计制造检测标准 | SH/T3411-1999 HG/T21637-1991 |
（用户可根据本表参数选购优质产品）
三、产品概述：
自洁式排气过滤器利用气水分离、沉降、过滤等机理。当冷却水、热水、冷冻水系统中水进入自洁式排气过滤器时，体积扩大，流速急剧降低，水中气泡分离上升至聚气区，小气泡吸附在分离板上，当形成大气泡上升至聚气区后通过自动排气阀排除。带有污物的循环水在过滤器中污物随水流沉降，通过分离板后污物得到了加速，在滤芯的两侧迅速沉降在存污区，因存污区容污量大，只需定期开启排污阀。经过空气和污物分离较干净的水经滤芯流入水泵入口，由于水泵及水流的冲击下滤芯有较小的振动，能将个别贴附在滤芯外侧的污物振落，达到自洁的目的。
四、工作原理：
水系统中的空气对系统中的水泵、锅炉、热交换器、制冷机等设备及部件易产生腐蚀和损坏，使用寿命及效率大大降低。仅在系统最高点设置排气阀效果不佳，当压力减少时被溶于水中气体会重新形成气泡，尤其在水泵前会有大量气体分离出来。
五、性能优势：
公司研发设计的自洁排气过滤器为多功能系统部件，具有压差自动报警功能、气水分离功能又有过滤功能。过滤器自洁能力强，不用经常清扫过滤网。对水系统中的氧化铁皮、老垢、污泥和空气等杂质进行有效的排除，以充分发挥和保证水质的清洁。该产品广泛应用于工业冷却水系统、空调水系统、热交换水系统、生产生活热水供应系统、热水采暖锅炉水系统等。
六、应用范围：
1、安装时应注意使壳体上的箭头方向（水平或向下与介质的流动方向一致）。
2、最好设置旁通管路，以便在过滤器进行清洗或发生故障时不影响系统的正常运行。
3、过滤器与水处理器设备配套使用时，应安装在水处理设备进水口之前。
七、产品特点：
1、立式、卧式随意，占空间面积小。
2、进出口夹角有0°，90°，180°，270°。任意角度，机房布置灵活。
3、有自洁滤网功能，不需开盖清理滤网。
4、能排除水中气泡和溶于水中的空气，减少系统腐蚀，保护水泵叶轮。
5、减少系统腐蚀，保护水泵叶轮。
6、容纳污垢容量大。
7、部件阻力小。
8、污物增加系统阻力不变。
9、形式多，有T型、直角型、I型、II型各种形式。
八、订货时请注明以下内容：
1、过滤器阀体材质（不锈钢，铸钢）。
2、过滤器滤框滤网材质（不锈钢）。
3、过滤器使用温度（-80-450度）。
4、过滤器公称压力（1.0-4.0MPa）。
5、过滤器过滤精度（通水网为18-30目/cm2，通气网为40-100目/cm2,通油网为100-300目/cm2）。
6、过滤器连接方式（法兰连接）。
7、过滤器使用介质（水，油、气等）。
8、如有特殊要求时请在订购产品时注明。
9、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
10、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的上海玖晨石化专家为您审核把关。
