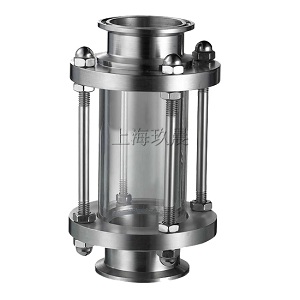

管道快装视镜

返回列表

   一、 产品结构


   二、产品尺寸:

公称直径主要尺寸
产品选型

DN

H

L

玻璃筒直径

玻璃筒厚度

产品型号 SJ-BL型  SJ-BT型

15

95

250

40

5

公称通径

DN15~DN250

20

105

250

40

5

壳体材质

20#  304  316L 其他特殊材质

25

115

250

50

5

玻璃材质

钢化  钢化硼硅  高硼硅  铝硅  石英

32

135

250

50

5

密封垫片

橡胶  四氟  石墨  金属

40

145

250

60

5

连接方式

  法兰  对焊  螺纹  快装

50

160

250

70

5

法兰标准

GB  HG  HGJ  JB  ANSI  JIS  DIN

65

180

250

80

5

法兰压力

PN0.6~2.5MPa   150LB

80

195

250

100

5

法兰密封面

突面(RF)  平面(FF)  凹凸面(MFM)

100

215

250

120

5

工作温度

0℃~+250℃   0℃~+800

125

245

250

150

5

外表

碳钢:防腐油漆/面漆   不锈钢:喷沙/抛光

150

280

250

175

5

设计制造检测标准

HGS07-126/127

(用户可根据本表参数选购优质产品)

    三、产品概述:

    玻璃管视镜由钢结构和玻璃组成。360度观看角度,可以垂直或水平使用。是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,视镜能随时观察管道中的液体、气体、蒸气等介质的流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。

    、产品说明:

    1、工业视镜按使用方式和区域分为管道视镜和容器视镜。

    2、管道视镜主要用于工业管道上,便于观察管道中流体的流动情况。可分为两大类:直通视镜和玻璃管视镜。其中直通视镜承压能力强,安装方便,使用安全,适用范围广泛。玻璃管视镜观察视野较大,但承压能力有限,主要用于管道压力小于0.6MPa的工况条件。

    3、容器视镜主要有设备视镜、方框视镜、组合视镜等,安装于容器或者反应釜上观察内部介质流动反应情况。

    五、性能优势:

    公司研发生产的玻璃管视镜,具有结构紧凑、可靠性高、观测面积大、视野充分、密封性能好,检修和清洗更换方便等优点,特别适合于氢气,天然气,氧气,液化气等特殊介质。具有耐低温,防冻等优点。

    六、适用范围:

    本产品广泛应用于石油、化工、制药、纺织、造纸、食品、乳品、饮料、电力、冶金、建筑及各种工程配套管路。

    七、用户注意事项:

    1、视镜安装焊接法兰盘必须清洁并且没有损伤,经专业人员进行操作。

    2、视镜镜片安装确信视镜座平整光滑,镜片与视镜座之间的密封垫安装平整,密封垫没有损伤并且不粘油脂。在紧固螺钉前确信视镜座与盖子安装正确,然后慢慢紧固螺钉。

    3、铰接或螺纹连接的视镜装置在工作前要确信密封垫片安装良好。如有必要,可对螺栓进行重新紧固。确信视孔与视镜孔之间的密封垫安装正确,连接法兰没有损伤,并调整好连接螺钉。不仅要确信与视镜镜片连接的元件密封良好,还要确信视镜与焊接法兰之间的密封均良好,并确保容器内的压力不超过额定的压力。

    4、安装后不能对视镜有其它的附加压力,否则会造成视镜受力不均匀,导致视镜玻璃破。

    维护及保养:

    1、视镜是用于观察液体、气体、蒸汽等介质的流动反应设备,其视窗玻璃应保持干净无灰尘。

    2、视镜的视窗玻璃属宜损件,安装视镜时要小心轻放。

    3、视镜玻璃耐温耐压有一定的局限。耐温:钢化硼硅玻璃≤250℃、石英玻璃≤800℃。耐压:钢化硼硅玻璃筒≤0.6MPa、石英玻璃片≤0.8MPa。

    4、允许急变温度<60℃,玻璃因温差过大会破裂。
