您当前所在位置:首页 / 管道过滤器系列

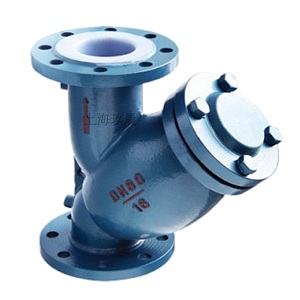

衬氟过滤器

返回列表

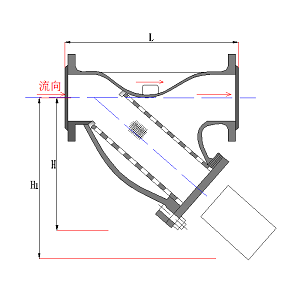

    一、 产品结构





    二、产品尺寸:

公称直径主要尺寸
有效过滤面积重量倍数

DN

       L

       D

       H

       H1

(m2)(kg)

25

160

32

80

160

0.0033

       3

       4.5

32

180

38

90

180

0.0051

4.5

4.5

40

200

45

100

240

0.0052

5.5

3.0

50

220

57

130

250

0.0063

6.5

3.0

65

250

76

165

350

0.0091

9.5

3.0

80

285

89

195

390

0.0127

12

2.2

100

300

108

230

450

0.018

15

1.8

125

350

133

300

520

0.025

22.5

1.8

150

380

159

335

580

0.033

30

1.8

200

480

219

420

690

0.054

55

1.8

250

545

273

500

800

0.078

85

1.8

300

605

325

580

950

0.114

115

1.8

    三、产品选型:

     产品型号

             SRYI型 SRYII型 SRYIII型

连接方式

法兰  对焊  螺纹

公称通径

DN15~DN1200

法兰压力

PN0.6~16.0MPa   150LB~900LB

壳体材质

20#  304  316L 其他特殊材

法兰标准

GB  HG  HGJ  JB  ANSI  JIS  DIN  BS   NF

滤芯材质

304  316L  PP  PTFE

法兰密封面突面(RF) 平面(FF) 凹凸面(MFM) 榫槽面(TG)
螺栓螺帽

20#  201  304  316L

工作温度

碳钢:-20℃~+350℃  不锈钢:-40℃~+480℃

过滤精度

5目~500目

外表碳钢:防腐油漆/面漆   不锈钢:喷沙

垫片材质

四氟乙烯 金属缠绕 丁晴橡胶

设计制造检测标准SH/T3411-1999    HG/T21637-1991

 (用户可根据本表参数选购优质产品)

    四、产品概述:

    Y型过滤器是管道输送过程中用于对管道中介质内的杂质进行过滤和排除的高效过滤设备。安装在管道上对流体中的铁锈、沙粒等固体杂质进行滤除,保护管道上的设备免受磨损和堵塞,使机器设备:压缩机、水泵、阀门、仪表等能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。

    五、工作原理:

    安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于筒体内,使各类阀门不会由于杂质卡入而失灵。

    六、性能优势:

    公司研发设计的Y型过滤器结构先进,过滤面积大、过滤效率高、阻力小,排污方便,与其他过滤设备相比全程全自动化、免维护、使用寿命长、拆卸清洗方便,是工业水处理过程中最有效的过滤设备之一。能够实现水资源的循环重复使用,特别适合应用在工厂循环水处理中,使水资源得到最大限度的有效使用。

    七、应用范围:

      1、石油化工燃气生产中的弱腐蚀性物料:水、油品、氨、烃类等。

      2、化工生产中的腐蚀性物料:烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等。

      3、工业生产中的低温物料:液甲烷、液氨、液氧及各种制冷等。

      4、食品、制药生产中有卫生要求的物料:啤酒、饮料、乳制品、粮浆和医药用品等。

    八、安装方法:

   本产品一般分为三种安装形式:法兰连接、对焊连接和螺纹连接。

   安装对焊连接的过滤器时,应注意垫片为非金属材质,容易由于过热而损坏。因此应缩短焊接时间,并在焊接完成后对过滤器进行冷却。如果焊接前需要预热或焊接后需要继续加热,建议先将垫片拆下再加热。

    安装螺纹过滤器时,要先清洗管道的螺纹连接表面,对管道密封胶或特氟龙带(聚四氟乙烯)的使用要适量。

    注意事项:安装时请注意水流方向。

    九、运行维护:

    1、首次安装使用一段时间后应进行清洗,以清除系统初始运行时积聚在滤网上的杂质等污物。

    2、过滤器使用过程中须定期检查清洗,频次依据实际使用工况条件而定。当过滤器工作一段时间后,滤芯内部会沉淀了部分杂质,使压力增大,流速下降,此时需及时清除。

    3、清洗杂质时,要特别注意保护滤芯表面覆盖的不锈钢丝网层,不能变形或损坏;如发现丝网层已经变形或损坏,需马上更换。

    4、每次维护、清洗前,应将过滤器与带压系统隔离。清洗后,重新安装时要使用新的密封垫。
