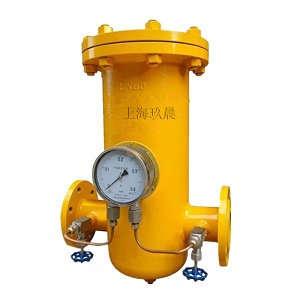

天然气过滤器

返回列表

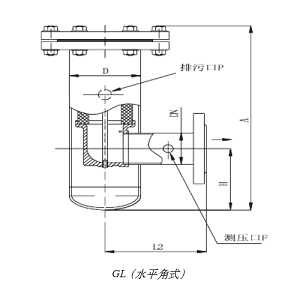

    一、 产品结构

燃气过滤器 .jpg



     二、产品选型:

       产品型号

         SRGL-Z型  SRGL-Y型  SRGL-G型

连接方式

法兰  对焊  螺纹

公称通径

DN15~DN600

法兰压力

PN0.6~16.0MPa   150LB~900LB

壳体材质

20#  304  316L 其他特殊材

法兰标准

GB  HG  HGJ  JB  ANSI  JIS  DIN  BS   NF

滤芯材质

304  316L  PP  PTFE

法兰密封面突面(RF) 平面(FF) 凹凸面(MFM) 榫槽面(TG)
螺栓螺帽

20#  201  304  316L

工作温度

碳钢:-20℃~+350℃  不锈钢:-40℃~+480℃

过滤精度

5目~500目

外表碳钢:防腐油漆/面漆   不锈钢:喷沙

垫片材质

四氟乙烯 金属缠绕 丁晴橡胶

设计制造检测标准SH/T3411-1999    HG/T21637-1991

 (用户可根据本表参数选购优质产品)

    三、产品概述:

    燃气过滤器是石化、冶金、燃气等工业部门必不可少的净化设备,它采用不同的过滤元件可除去介质中的杂质和有害成份。具有结构先进、效率高、操作管理方便的优点,本过滤器主要用于天然气、人工煤气和液化石油气、空气以及其它无腐蚀性气体。

    四、工作原理:

    安装于进气管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而固体杂质和有害成份被过滤掉。杂质则留于筒体内,使各类阀门不会由于杂质卡入而失灵。

    五、性能优势:

    公司研发设计的燃气过滤器过滤精度可高达5μm;过滤面积大、压损小、易清除;流通能力大、阻力小;可选差压监控装置;结构紧凑、安装方便。燃气过滤器由壳体、过滤芯筒、上盖和排污口等部件组成,根据不同的介质和使用要求,本过滤器芯筒采用不同的过滤材料,如不锈钢、特种微孔塑料、陶瓷或经过特殊处理的合成纤维等

    六、应用范围:

      石油化工燃气生产中的弱腐蚀性物料:天然气、人工煤气、液化石油气、空气等

    七、安装方法:

   本产品一般分为三种安装形式:法兰连接、对焊连接和螺纹连接。

   安装对焊连接的过滤器时,应注意垫片为非金属材质,容易由于过热而损坏。因此应缩短焊接时间,并在焊接完成后对过滤器进行冷却。如果焊接前需要预热或焊接后需要继续加热,建议先将垫片拆下再加热。

    安装螺纹过滤器时,要先清洗管道的螺纹连接表面,对管道密封胶或特氟龙带(聚四氟乙烯)的使用要适量。

    注意事项:安装时请注意气流方向。

    八、运行维护:

    1、首次安装使用一段时间后应进行清洗,以清除系统初始运行时积聚在滤网上的杂质等污物。

    2、过滤器使用过程中须定期检查清洗,频次依据实际使用工况条件而定。当过滤器工作一段时间后,滤芯内部会沉淀了部分杂质,使压力增大,流速下降,此时需及时清除。

    3、清洗杂质时,要特别注意保护滤芯表面覆盖的不锈钢丝网层,不能变形或损坏;如发现丝网层已经变形或损坏,需马上更换。

    4、每次维护、清洗前,应将过滤器与带压系统隔离。清洗后,重新安装时要使用新的密封垫。
